Versickerungsgutachten

frieda® bietet Ihnen drei versickerungsfähige Systeme mit Gutachten an, die Sie beim Sparen von Abwassergebühren unterstützen.

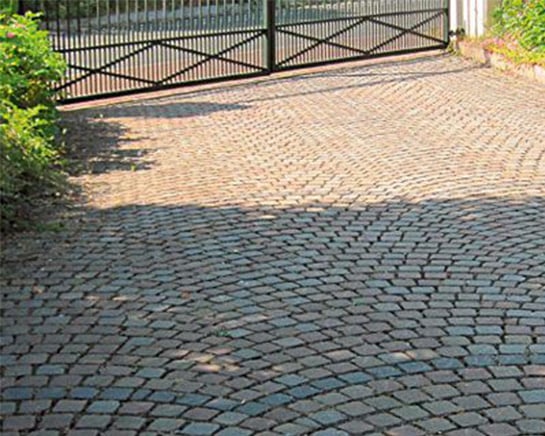

frieda® Kleinpflaster 80 mm in Segmentbogenverlegung

Wenn Sie frieda® Kleinpflaster 80 mm in Segmentbögen verlegen, ist es als Ökopflaster geeignet. Ein Gutachten des Sachverständigen Dr. Sönke Borgwardt liegt vor.

Ergebnisse:

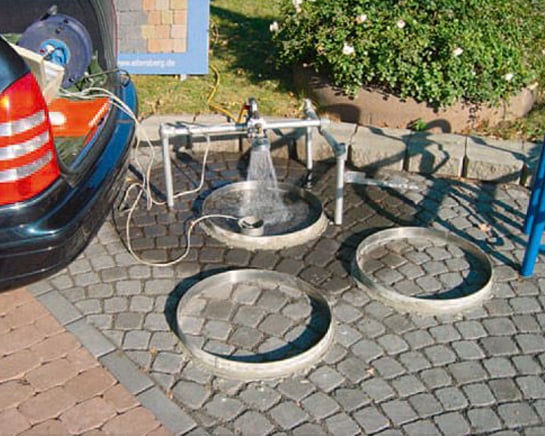

Die Untersuchungsergebnisse der Einzelflächen werden statistisch verrechnet und die gemittelten Werte anhand der Ganglinie der Infiltration bei einer einstündigen Beregnung und den Kennwerten i(10) und i(60) interpretiert. Der Wert i(10) wird hierbei als versickerbare Regenmenge mit der Regenspende r(10) gleichgesetzt und der Wert i(60) dem Durchlässigkeitsbeiwert kfder Gesamtfläche zugeordnet.

Für die Untersuchungsfläche mit frieda® ist folgendes Ergebnis ermittelt worden: Bei der neu verlegten, mit Splitt 2/5 mm verfugten Untersuchungsfläche wird eine versickerbare Regenspende r(10) von 7200 l/(s x ha) ermittelt (siehe Darstellung 1). Die Wasserdurchlässigkeit entspricht nach einer Stunde Beregnung einem kf-Wert von etwa 7 x 10-4 m/s.

ergebnisse_frieda_gutachten
gutachten_frieda_untersuchungsgeraet
gutachten_frieda_pflasterstein

frieda® Großpflaster Öko 80 mm

frieda® Großpflaster Öko 80 mm ist als Ökopflaster geeignet. Ein Gutachten des Sachverständigen Dr. Sönke Borgwardt liegt vor.

Ergebnisse:

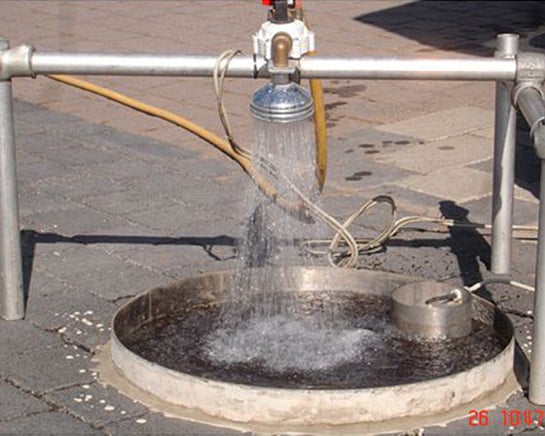

Die Untersuchungsergebnisse der Einzelflächen werden statistisch verrechnet und die gemittelten Werte anhand der Ganglinie der Infiltration bei einer einstündigen Beregnung und den Kennwerten i(10), i(15) und i(60) interpretiert. Der Wert i(10) wird hierbei als versickerbare Regenmenge mit der Regenspende r(10) gleichgesetzt und der Wert i(60) dem Durchlässigkeitsbeiwert kf der Gesamtfläche zugeordnet.

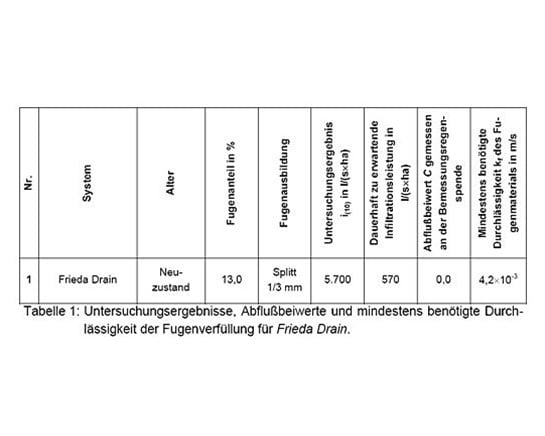

Für die Untersuchungsfläche mit frieda® Ökopflaster ist folgendes Ergebnis ermittelt worden: Bei der neu verlegten, mit Splitt 1/3 mm verfugten Musterfläche wird eine versickerbare Regenspende r(10) von 5.700 l/(s x ha) ermittelt (Darstellung 1). Die Wasserdurchlässigkeit entspricht nach einer Stunde Beregnung einem kf-Wert von etwa 4 x 10-4 m/s.

ergebnisse_frieda_grosspflaster_oeko_gutachten
gutachten_frieda_grosspflaster_oeko_Untersuchungsgeraet
gutachten_frieda_grosspflaster_oeko_tabelle

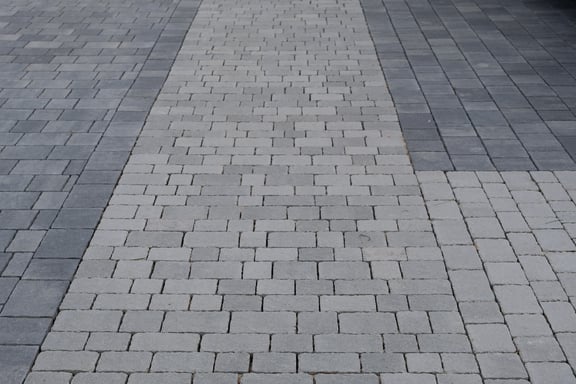

frieda® Mittelformat Öko 80 mm

frieda® Mittelformat Öko 80 mm ist als Ökopflaster geeignet. Ein Gutachten der Merenberger Baustoff Labor GmbH liegt vor.

Ergebnisse:

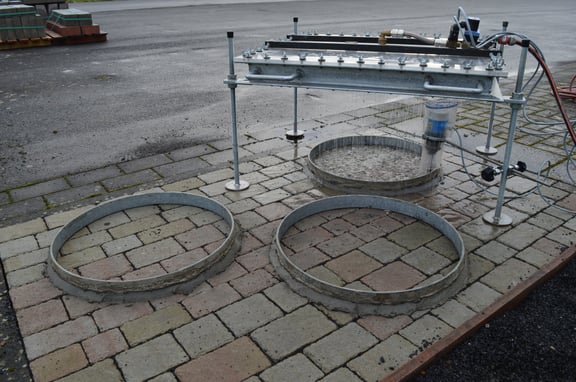

Der Betonpflasterstein „frieda® Mittelformat Öko“ der Firma Basalt & Betonwerk Eltersberg GmbH & Co. KG kann nach den vorliegenden Untersuchungsergebnissen im neuverlegten Zustand, bei Verwendung des Bettungsmaterials Basaltsplitt 2/5 mm und Fugenmaterials Basaltsplitt 1/3 mm eine versickerbare Regenspende von 4378 l/(sxha) aufnehmen.

Auch über die Nutzungsdauer kann bei einer Abnahme der versickerbaren Regenspende auf 10 % des Neuzustandes das Pflastersteinsystem die angeforderten Versickerungswerte gemäß DWA-Arbeitsblatt A 138 (2005) und FGSV-Merkblatt für wasserdurchlässige Befestigungen von Verkehrsflächen (1998) von 270 l/(sxha) voraussichtlich dauerhaft erfüllen.

ergebnisse_frieda_mittelformat_oeko_gutachten
gutachten_frieda_mittelformat_oeko_Untersuchungsgeraet
DSCF0250
